全焊接球閥說明書
作者:永嘉縣銘邦閥門有限公司 來源:http://www.wh853.com/ 發布于:2023-02-20 15:43:43

全焊接球閥說明書

 1、 全焊接球閥范圍
 本說明書適用于法蘭連接端的電動(或氣動)球閥。
 2、 全焊接球閥組成
 由電動(或氣動)執行機構(20)與球閥閥體部分組成,其連接靠支架(18)和連接軸(17)。
 3、 全焊接球閥使用限制
 溫度和壓力限制l銘牌顯示有球閥在最大和最小操作溫度下所允許的最大操作壓力。使用PTFE或RTFE材質的閥座和密封件,操作溫度應在150度到200度之間。其他類型的閥座和密封件的操作溫度,應受到KI工廠的檢核。低溫l閥的公稱壓力等級(PN),可表明閥在正常溫度狀態下的最大工作壓力。(例如:PN4.0,表明其操作溫度在-290C~380C時的最大工作壓力為40Bar(4.0MPa))。l電動或氣動執行機構的注意事項參見其相應的說明書。
 4、全焊接球閥安裝
 1)、取掉全焊接球閥兩邊的保護蓋,在閥完全打開的狀態下進行沖洗清潔。2)、安裝前應按規定的信號(電或氣)進行整機測試(防止因運輸產生振動影響使用性能),合格后方可上線安裝(接線按電動執行機構線路圖)。3)、準備與管道連接前,須沖洗和清除干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。4)、在安裝期間,請不要用閥的執行機構部分作為起重的吊裝點,以避免損壞執行機構及附件。.5)、本類閥應安裝在管道的水平方向或垂直方向。6)、安裝點附近的管道不可有低垂或者承受外力的現象,可以用管道支架或者支撐物來消除管線的偏離。7)、與管道連接后,請用規定的扭矩交叉鎖緊法蘭連接螺栓。4、操作和使用1)、操作前須確認管路和閥已被沖洗過。2)、閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成:正向旋轉1/4圈(90°)時,閥關斷。反向旋轉1/4圈(90°)時,閥開啟。3)、當執行機構方向指示箭頭與管線平行時,閥門為開啟狀態;指示箭頭與管線垂直時,閥門為關閉狀態。
  5、全焊接球閥維修
 擁有較長的使用壽命和免維修期,將依賴以下幾個因素:正常的工作條件、保持和諧的溫度/壓力比,以及合理的腐蝕數據注意:球閥在關閉狀態下,閥體內部依舊存在受壓流體
  1、維修前,解除管線壓力并使閥門處于打開位置
  2、維修前,斷開電源或氣源
  3、維修前,將執行機構與支架脫離1)、填料處得再鎖緊l若填料涵處有微泄發生,須再鎖緊閥桿螺母.注意不要鎖太緊,通常再鎖1/4圈~1圈,泄露即會停止。
 全焊接球閥更換閥座和密封件.
  拆卸使閥處于半開位置,沖洗、清除閥體內外可能存在的危險物質.
  1、關閉球閥,拆掉兩邊法蘭上的連接螺栓和螺母,然后將閥由管線上完全移除。
  2、依序拆卸驅動裝置-執行機構 、連接支架  防松墊圈 閥桿螺母(13)、蝶形彈片、格南、耐磨片、閥桿填料(9)l拆卸體蓋連接螺栓 和螺母,將閥蓋與閥體分離,并拿掉閥蓋墊圈。
  3 確認閥球在“關斷”位置,這可以將其較容易的從閥體拿出,隨后取出閥座。l由閥體中孔向下輕推閥桿 直到完全取出,然后取出O型圈 及閥桿下填料
  注意:請謹慎操作,以避免擦傷閥桿表面及閥體填料函密封部位B)、重新組裝l清洗和檢查拆下零件,強烈推薦用備用零件包更換其閥座及閥蓋墊圈等密封件l按拆卸的相反順序進行組裝。
  用規定的扭矩,交叉鎖緊法蘭連接螺栓。用規定的扭矩,鎖緊閥桿螺母l 安裝執行機構后,輸入相應的信號通過旋轉閥桿帶動閥芯旋轉,使閥門至打開和關閉位置。
  如有可能,請在回裝管道前,按相關標準對閥進行壓力密封測試和性能測試。D,型號表示方法:像之前的閥門Q11S-16C這種當中"S”表示是比較老的方法,"S"代表塑料密封付.現在用"F"表示.代表四氟或聚四氟材料

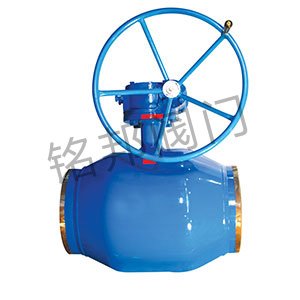

全焊接球閥
關鍵詞: 全焊接球閥
